Vyiskrovačky kovov Désintégr´arc nájdu typické uplatnenie pri vyiskrovaniu zalomených závitníkov alebo iných nástrojov.
Technológia vyiskrovačiek Désintégr’arc spočíva na štyroch základných prvkoch:
- Generátor
- Odiskrovacia hlava
- Chladiaci okruh
- Odiskrovacie elektródy (molybdénové, volfrámové, medené či grafitové)
Princíp vyiskrovania kovov
Prístroje Désintégra’arc sú vybavené dutou elektródou, ktorá odiskrí jadro zalomeného nástroja pôsobením len na nástroj. Po vybratí odiskreného jadra zostanú iba ostria závitníka (vrtáku), ktoré samovoľne vypadnú.
Chladiaca emulzia vstrekovaná priamo stredom elektródy odplavuje odiskrený materiál a prispieva k rýchlejšiemu a efektívnejšiemu odiskreniu.
Aké vybrať elektródy? Karbidové elektródy sú vhodné pre priemery od 1 do 3mm, medené elektródy od 3mm, molybdénové potom pre intenzívne použitie.
3500K (Cu)
4500K (Mo)

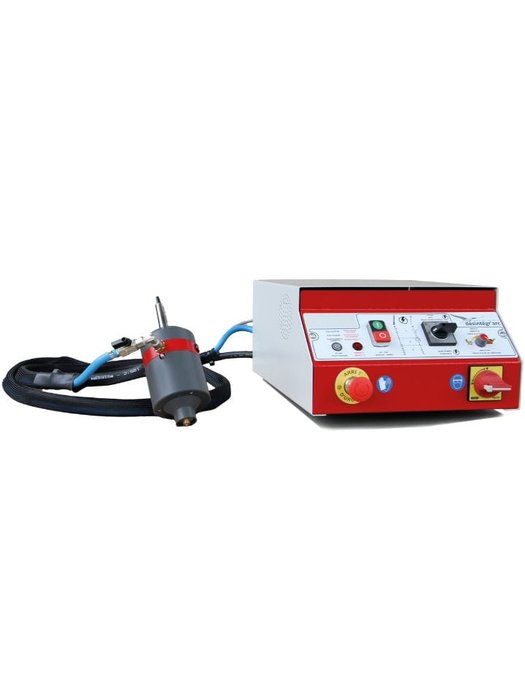

5000K (Cu)

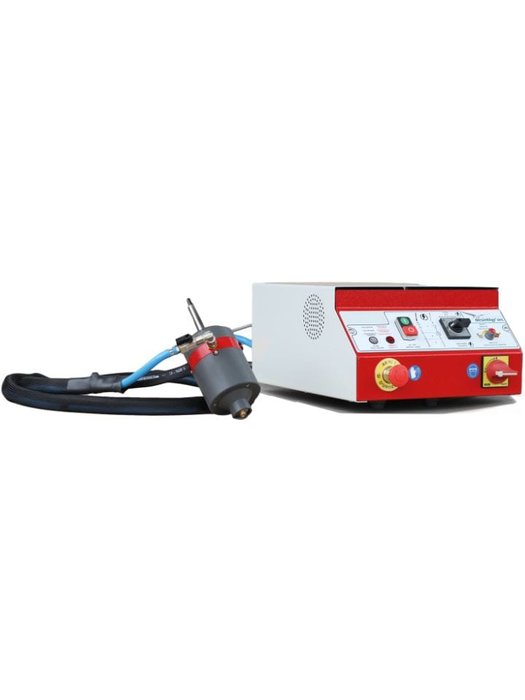

6000K (Mo)

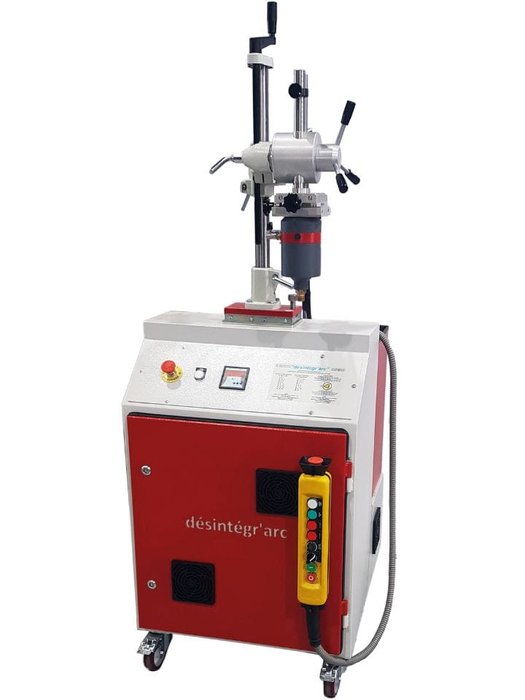

G1000K (Mo)

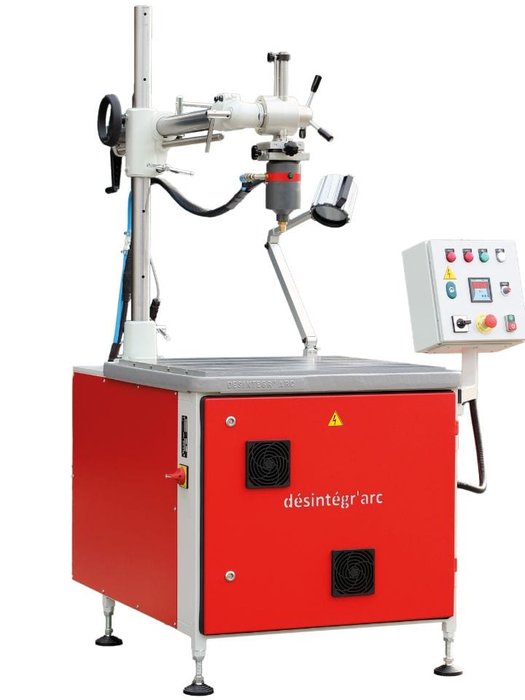

GMS 1000K (Mo)

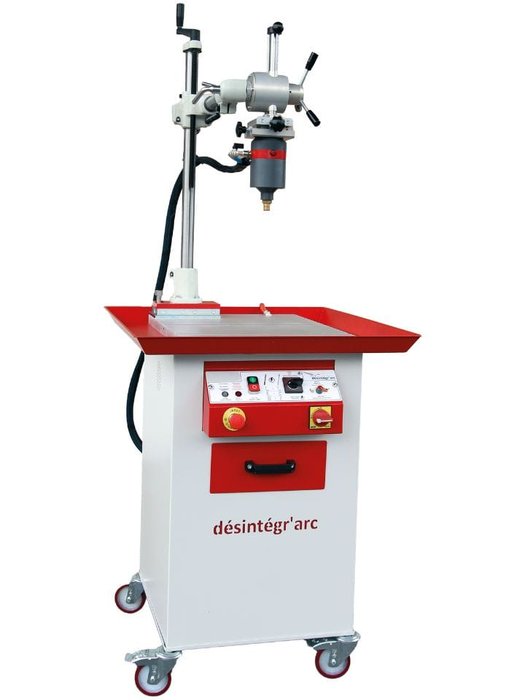

GMS 5000K (Cu)
GMS 6000K (Mo)

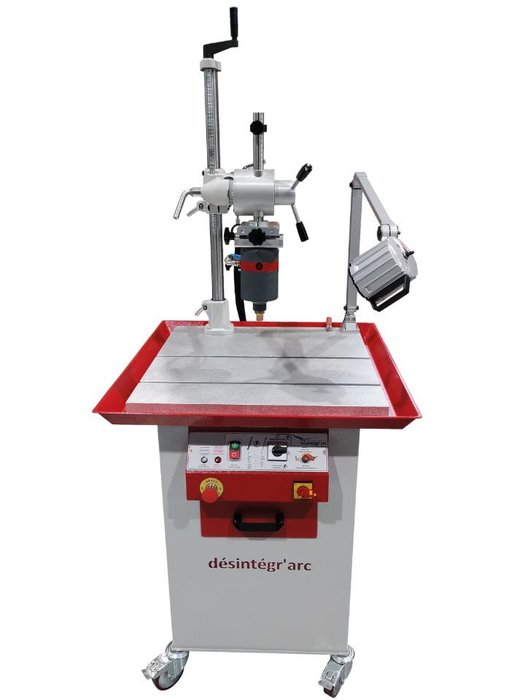

GMS 7000K (Mo)

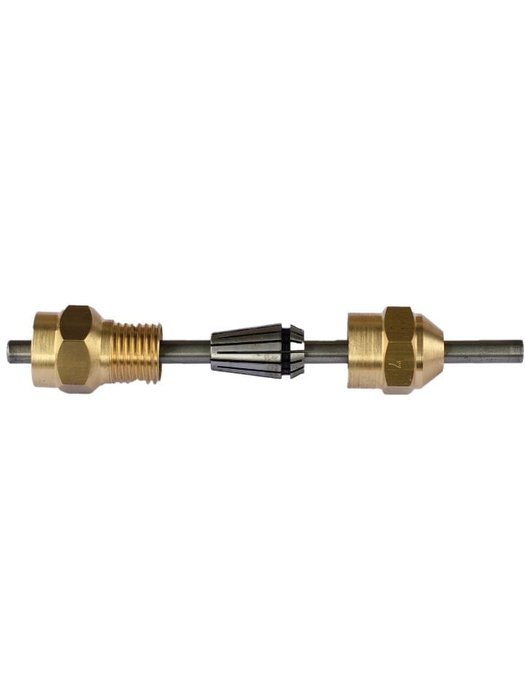

Klieštinový držiak elektród

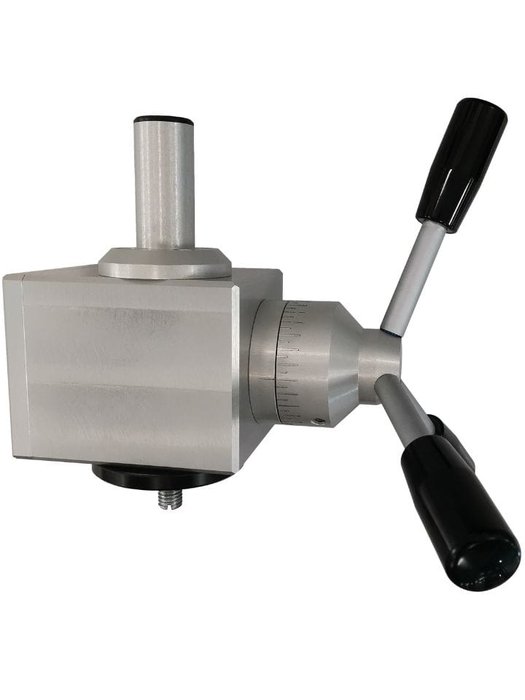

Hlava TDS

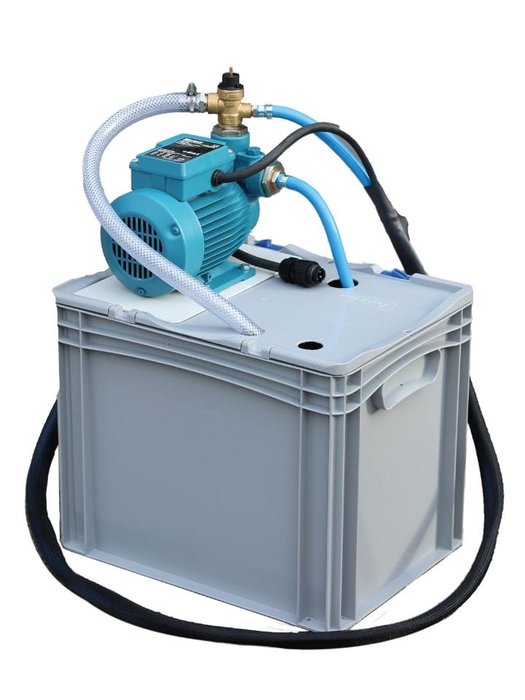

Chladiaca sústava GMPB

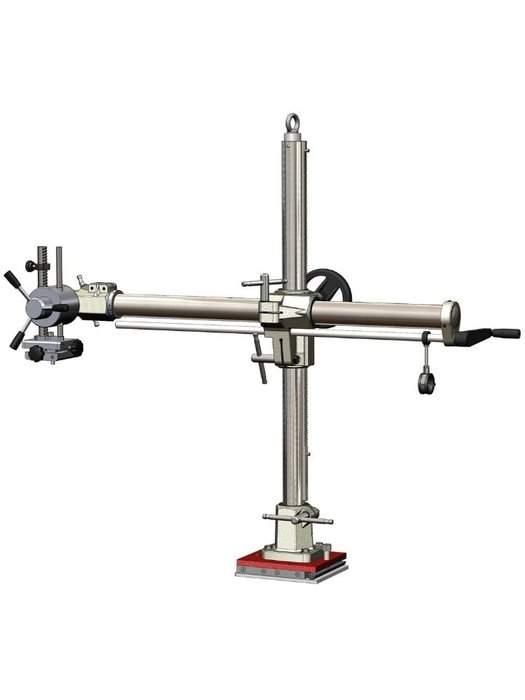

Stojan S

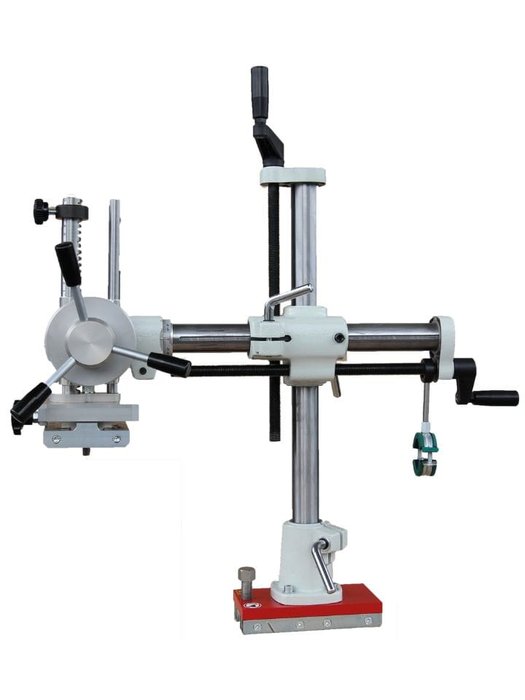

Magnetický stojan MSM
Vozík C

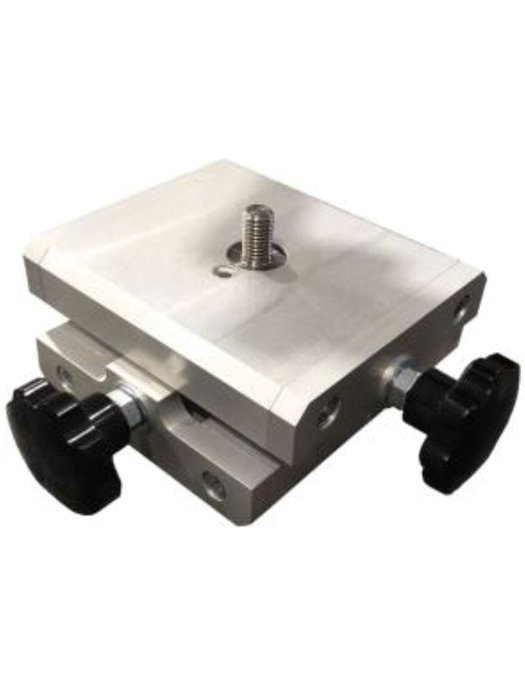

Hlava TMC
Orientačné časy vyiskrovania
| Řada 5000K (elektrody Cu/Ca) | Řada 6000K (elektrody Mo) | ||
|---|---|---|---|
| Závitník | Čas | Závitník | Čas |
| M3 | 2 až 3 min. | M3 | 1 min. |
| M6 | 4 až 5 min. | M6 | 1 min. |
| M10 | 5 až 6 min. | M10 | 2 min. |
| M14 | 6 až 7 min. | M14 | 4 min. |
| M20 | 9 až 11 min. | M20 | 5 min. |
Nasadenie technológie aj vlastné odiskrenie je veľmi rýchle.
Video ukážky
Priebeh odiskrovania pomocou vyiskrovačky Désintégr´arc (model GSM 6000K):
Priebeh odiskrovania pomocou vyiskrovačky Désintégr´arc:
Odiskrenie zalomeného vrtáku M20:
Odiskrenie zalomeného vrtáku M8:
